注塑工艺综合培训教程
课程目标：
（图片来源网络，侵删）
- 掌握基础： 理解注塑成型的基本原理、关键设备和核心工艺参数。
- 熟悉操作： 能够熟练操作注塑机,并根据产品要求设定和调整工艺参数。
- 解决问题： 学会分析常见的注塑缺陷,并能够通过调整工艺参数来解决问题。
- 提升质量： 建立系统化的质量控制思维,稳定生产出高质量的产品。
第一部分：理论基础篇
第一章：注塑成型概述
1 什么是注塑成型？ 注塑成型是一种将热塑性塑料（或热固性塑料）的颗粒或粉末，在注塑机中加热熔融后，通过高压注射到闭合的模具型腔内,经冷却固化后得到所需形状的塑料制品的工艺方法。
2 注塑成型的优缺点
- 优点：
- 生产效率高，可大批量、自动化生产。
- 能成型形状复杂、尺寸精确的制品。
- 可添加各种色母、增强材料（如玻纤）,实现多样化。
- 成本相对较低。
- 缺点：
- 模具开发成本高、周期长。
- 不适合小批量生产。
- 产品可能存在内应力。
3 注塑成型系统的三大核心
- 注塑机: 提供动力、加热和注射。
- 模具: 塑料的“模型”,决定产品形状。
- 塑料: 成型的“原料”,决定产品基本性能。
第二章：核心设备详解
1 注塑机
（图片来源网络，侵删）
- 组成： 注射系统、合模系统、液压系统、电控系统。
- 注射系统：
- 料筒: 加热和塑化塑料的地方，分为加料段、压缩段、计量段。
- 螺杆: 核心部件，负责输送、压缩、熔融、混炼和注射塑料。
- 喷嘴: 连接料筒和模具,将熔融塑料高压注入模腔。
- 合模系统：
- 作用： 锁紧模具,提供足够的锁模力以抵抗注射压力。
- 锁模力: 决定了注塑机能生产的最大投影面积产品。
- 主要参数：
- 注射量: 一次注射的最大熔融塑料体积（克或盎司）。
- 注射压力: 注射时螺杆施加的压力。
- 锁模力: 锁紧模具的最大力。
2 模具
- 基本结构：
- 定模: 固定在注塑机定模板上的部分。
- 动模: 固定在注塑机动模板上,可开合移动的部分。
- 型腔: 塑料最终成型的地方,产品形状的负形。
- 型芯: 形成产品内部形状的部分。
- 浇注系统: 引导熔融塑料进入型腔的通道，包括主流道、分流道、浇口。
- 冷却系统: 水道，用于快速、均匀地冷却模具和产品。
- 顶出系统: 将冷却后的产品从模具中推出的机构。
3 塑料材料
- 常用热塑性塑料：
- ABS: 综合性能好，易于加工，应用广泛（家电外壳、玩具）。
- PP: 耐化学性好，韧性好，成本低（汽车保险杠、容器）。
- PE: 分为HDPE（硬）和LDPE（软），耐腐蚀（瓶子、管道）。
- PVC: 硬质和软质都有，阻燃性好（型材、电线皮）。
- PC: 透明度高，冲击强度极佳（眼镜片、防弹玻璃）。
- PA (尼龙): 机械强度高，耐磨（齿轮、轴承）。
- 重要性能参数：
- 熔融指数: 衡量塑料流动性的指标，MI越高,流动性越好。
- 收缩率: 塑料从熔融态冷却到固态后体积缩小的百分比,是模具设计的关键。
第二部分：工艺参数篇
核心思想： 注塑工艺是一个动态平衡的过程，所有参数相互关联，调整一个参数,可能会影响其他参数的效果。
第三章：一个完整注塑周期的五个阶段
-
塑化阶段
（图片来源网络，侵删）- 目的： 将固态塑料均匀地熔融为粘流态。
- 关键参数：
- 料筒温度: 分区控制（后、中、前、喷嘴），温度过低，塑化不均；温度过高,塑料易分解。
- 螺杆转速: 转速影响剪切热和塑化效率，转速过快，塑料易降解；过慢,塑化时间不足。
-
注射阶段
- 目的： 将熔融塑料快速、平稳地充满整个模具型腔。
- 关键参数：
- 注射压力/速度: 通常分为多段。
- 第一段（慢速）： 防止“喷射”现象,平稳填充。
- 第二段（快速）： 快速填充大部分型腔,提高效率。
- 第三段（保压前）： 减少冲击,防止困气。
- 注射时间: 与注射速度和压力相关。
- 注射压力/速度: 通常分为多段。
-
保压阶段
- 目的： 补偿因冷却收缩而产生的体积 shrinkage，压实熔体,消除缩水。
- 关键参数：
- 保压压力: 通常为注射压力的30%-80%，压力不足，产品缩水；压力过高,内应力大。
- 保压时间: 从保压开始到浇口完全冻结为止，时间不足，补缩不够；时间过长,无意义且增加周期。
-
冷却阶段
- 目的： 使产品充分冷却定型,并确保顶出时不变形。
- 关键参数：
- 模具温度: 决定产品的冷却速率和结晶度，模具温度影响表面质量、尺寸稳定性和内应力。
- 冷却时间: 从保压结束到开模的时间，时间过短，产品未定型；过长，周期长,效率低。
-
顶出阶段
- 目的： 将产品从模具中安全、完整地取出。
- 关键参数：
- 顶出力、顶出速度、顶出位置。
- 注意事项： 避免顶白、变形、拉伤等缺陷。
第三部分：实践操作与问题解决篇

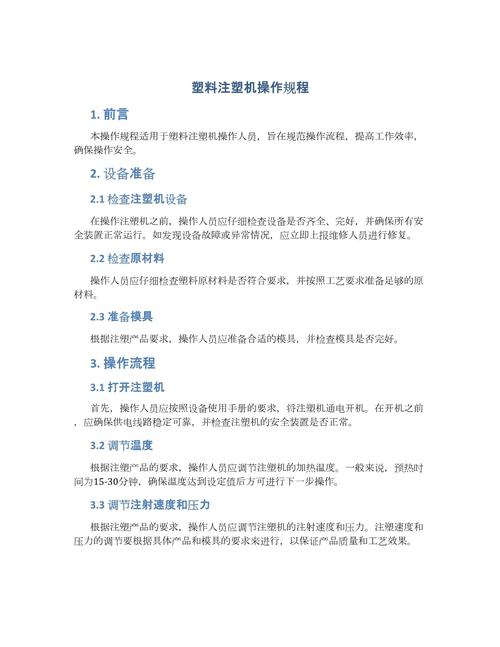

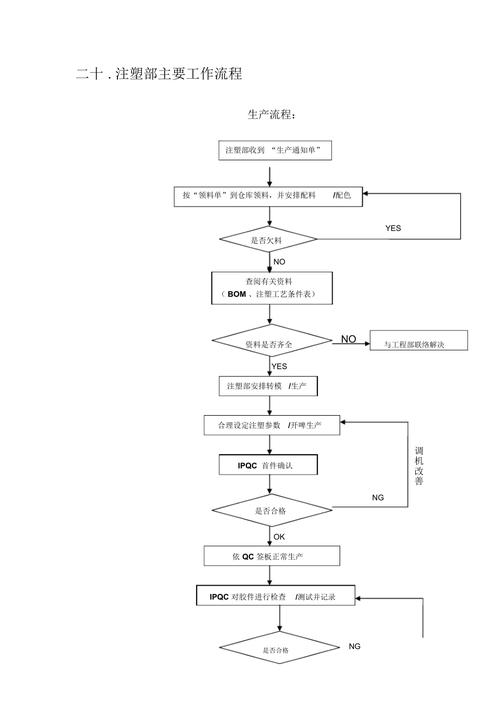

第四章：标准开机流程
- 准备工作：
- 确认模具： 模具是否安装到位，冷却水路是否连接,顶针是否回位。
- 确认材料： 塑料型号、颜色是否正确，是否充分干燥（特别是PC, PA, PET等吸湿性塑料）。
- 设定安全门、机械手等辅助设备。
- 设定工艺参数：
- 参考工艺卡： 根据产品工艺卡设定初步参数。
- 顺序： 通常先设定温度,待温度稳定后再设定其他动作参数。
- 手动操作：
在手动模式下，慢速进行合模、注射、开模、顶出等动作,检查各部分是否正常。
- 半自动/自动生产：
切换到半自动模式,生产并检查首件产品。
- 首件检查：
- 外观： 检查是否有缺料、飞边、缩水、气痕、黑点等。
- 尺寸： 使用卡尺、投影仪等测量关键尺寸。
- 重量： 检查重量是否稳定。
- 参数微调与优化：
根据首件检查结果，微调工艺参数,直至产品合格。
- 切换全自动模式：
确认一切正常后，切换到全自动模式,开始批量生产。
第五章：常见注塑缺陷分析与对策
| 缺陷名称 | 产生原因 | 调整对策 |
|---|---|---|
| 缺料 | 塑料不足或料温太低。 注射压力/速度不足。 浇口太小或堵塞。 排气不良。 |
增加注射量、提高料温。 提高注射压力和速度。 检查并清理浇口。 增加或扩大排气槽。 |
| 飞边/毛刺 | 锁模力不足。 模具分型面配合不严。 注射压力过大或速度过快。 模具温度过高。 |
增加锁模力。 检修模具，清理分型面。 降低注射压力和速度。 降低模具温度。 |
| 缩水/凹陷 | 保压压力不足或时间太短。 产品壁厚不均，厚壁处易缩水。 冷却时间不足。 模具温度过高。 |
增加保压压力和时间。 优化产品结构或增加筋位。 延长冷却时间。 降低模具温度。 |
| 气泡/气痕 | 塑料潮湿，水分挥发。 模具排气不良。 注射速度过快，卷入空气。 材料降解产生气体。 |
充分干燥塑料。 增加排气。 降低注射速度，采用多段注射。 降低料温，避免塑料过热。 |
| 翘曲变形 | 冷却不均匀。 产品结构不对称，收缩不均。 顶出不平衡或过早顶出。 内应力过大。 |
优化冷却系统，使模具温度均匀。 优化产品设计和模具流道。 确保顶出平衡，延长冷却时间。 降低保压压力，适当退火。 |
| 黑点/杂质 | 塑料料筒内有分解物。 塑料被污染（料斗、环境）。 螺杆或料筒磨损。 |
清理料筒，降低料温。 保持环境清洁，更换新料。 检查并维修螺杆料筒。 |
第四部分：进阶与质量控制篇
第六章：工艺窗口分析
- 定义： 能够稳定生产合格产品的工艺参数范围。
- 方法：
- 固定其他参数，只改变一个参数（如注射速度）,观察产品质量变化。
- 找出该参数的“上限”（开始出现飞边）和“下限”（开始出现缺料）。
- 对所有关键参数进行测试,绘制出工艺窗口图。
- 意义： 找到最稳定、最经济的工艺中心点,减少因参数波动导致的不良品。
第七章：系统化的质量控制
- 首件检验： 每批次生产开始前,必须进行。
- 过程巡检： 在生产过程中，定时（如每30分钟）抽查产品外观、尺寸和重量。
- SPC (统计过程控制)： 使用控制图监控关键参数（如产品重量、尺寸），判断过程是否稳定,并预测趋势。
- 文档记录： 详细记录工艺参数、生产日期、操作员、检验结果等,便于追溯和持续改进。
注塑工艺是一门实践性极强的技术，本教程提供了一个完整的知识框架，但要真正掌握，需要大量的实践和经验积累,记住以下原则：
- 安全第一： 时刻注意高温、高压和机械运动。
- 数据说话： 不要凭感觉调机,用测量数据来指导调整。
- 系统思维： 理解各参数间的相互关系,综合考虑。
- 持续学习： 塑料材料、模具设计和设备技术都在不断进步。
希望这份教程能为您在注塑领域的学习和工作提供有力的支持！
