几何尺寸和公差 培训大纲

培训目标

通过本次培训,学员将能够：

1. 理解GD&T的核心价值：认识到GD&T相比传统尺寸标注（±公差）的优势，即功能导向、清晰沟通、提高互换性和降低成本。
2. 掌握GD&T的基本术语和符号：熟练识别和使用14个几何公差特征符号、材料修正符号和 datum参考符号。
3. 解读和分析GD&T工程图：能够读懂图样上所有GD&T标注的含义,理解其定义的精确几何关系。
4. 应用基本原则：掌握“最大实体状态”、“最小实体状态”、“包容原则”和“独立原则”等核心概念。
5. 进行基础的公差分析：理解如何使用GD&T数据进行简单的堆叠和装配分析。
6. 将GD&T应用于实际工作：能够在设计、制造、检验和质量控制中正确地应用和解读GD&T。

培训对象

• 产品/机械设计工程师
• 工艺工程师
• 质量工程师
• CNC编程人员
• 检验员、计量技术员
• 项目经理
• 采购人员（需理解图纸要求）

培训时长建议

• 基础入门：2-3天（14-21小时）
• 进阶与实践：3-5天（21-35小时,包含更多案例和实操练习）

培训大纲内容

GD&T基础与概述

1. 引言：为什么需要GD&T？

   • 传统尺寸标注（±公差）的局限性
     • 模棱两可的解释
     • 功能与尺寸分离
     • 无法定义形状、方向、位置和跳动
   • GD&T的优势
     • 功能导向：公差基于零件的功能要求。
     • 清晰沟通：全球统一的“语言”,消除歧义。
     • 经济性：允许在功能范围内使用更宽松的公差,降低制造成本。
     • 互换性：确保来自不同供应商的零件能够完美装配。
     • 可追溯性：为制造和检验提供明确的依据。

2. GD&T的基本术语与概念

   • 特征：零件上的特定几何元素（如平面、圆柱面、球面）。
   • 尺寸：一个特征的线性大小（如直径、长度）。
   • 公差：允许的尺寸或几何特征的变动量。
   • 基准：用来建立参考系的理想几何要素（Datum）,它是所有测量的起点。
   • 基准参考框架：由三个相互垂直的基准平面（A, B, C）构成的理想坐标系。
   • 真实条件：零件在装配中的实际功能状态。
   • 自由状态：零件不受力状态下的几何形状（通常用于薄壁或柔性零件）。

3. GD&T的三大基石原则

   • 最大实体状态：包含材料最多的状态,用于定义装配间隙。
   • 最小实体状态：包含材料最少的状态,用于定义强度或壁厚。
   • 包容原则：尺寸公差控制形状公差,一个特征必须完全位于其最大实体边界内。
   • 独立原则：尺寸公差和几何公差相互独立。

GD&T符号详解

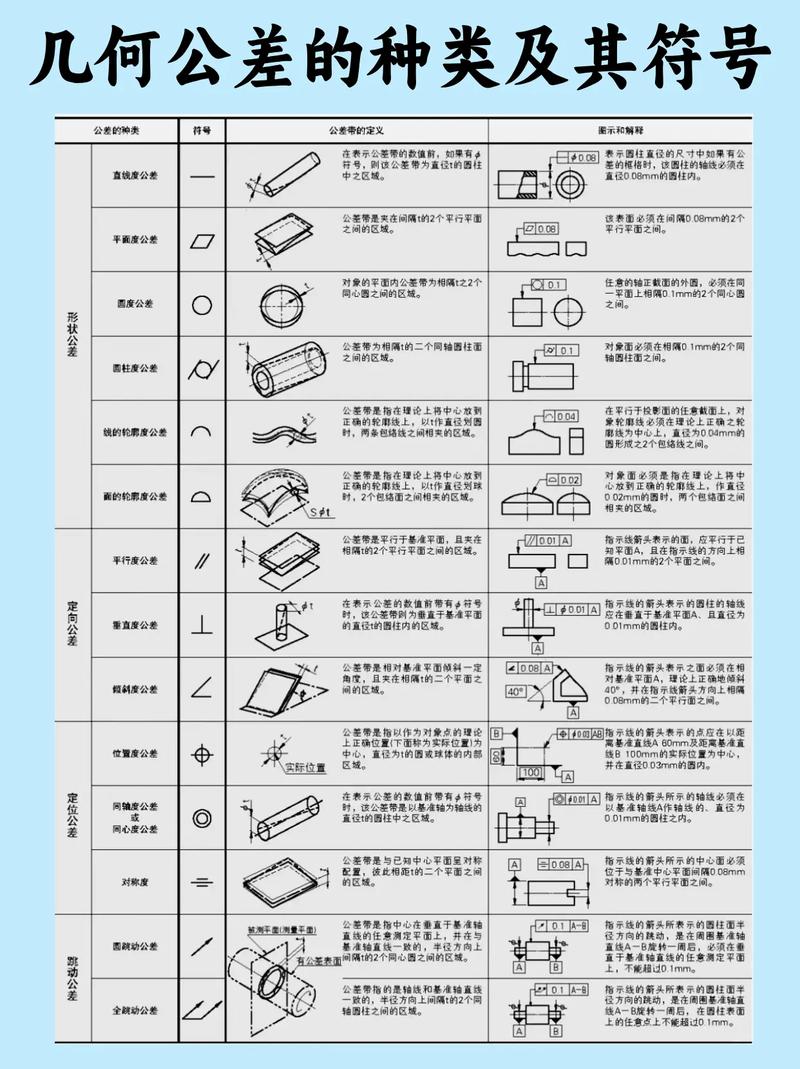

1. 几何公差特征符号（14个）


   （图片来源网络，侵删）
   • 形状公差（控制单一要素自身的形状）
     • 直线度：控制一条线或一个中心线的笔直程度。
     • 平面度：控制一个平面的平整程度。
     • 圆度：控制一个横截面上的圆形程度。
     • 圆柱度：控制一个圆柱面的整体形状（完美圆柱）。
   • 轮廓公差（控制曲线或曲面的形状）
     • 线轮廓度：控制一个二维曲线的形状。
     • 面轮廓度：控制一个三维曲面的形状。
   • 方向公差（控制要素相对于基准的方向）
     • 平行度：控制一个要素与基准平行的程度。
     • 垂直度：控制一个要素与基准垂直的程度。
     • 倾斜度：控制一个要素与基准成指定角度的程度。
   • 位置公差（控制要素相对于基准的位置）
     • 位置度：控制一个要素（点、线、面）在理想位置上的精确度。（最强大、最常用的符号之一）

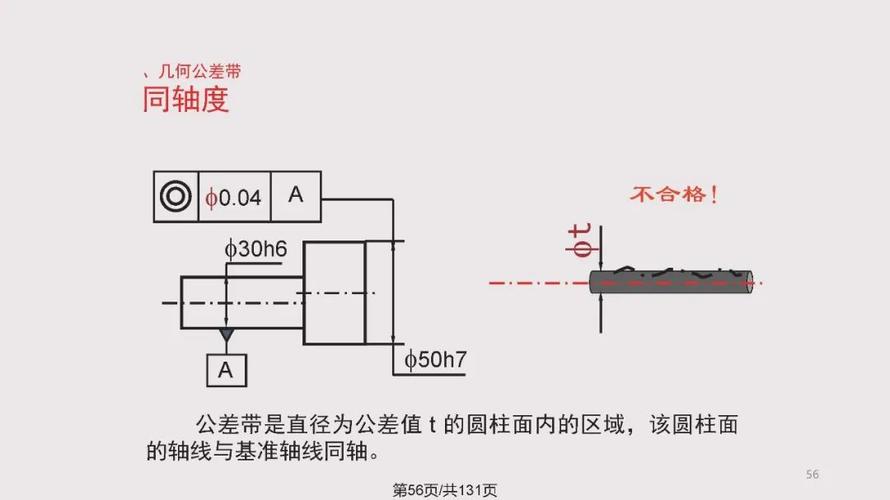

     • 同心度：控制两个或多个圆柱面共享同一中心轴的程度。
     • 对称度：控制一个特征的中心平面与另一个特征的中心平面对齐的程度。
   • 跳动公差（综合控制形状和方向）
     • 圆跳动：在单个测量平面内,控制一个旋转表面相对于基准轴的变动。
     • 全跳动：在所有测量平面内,控制一个旋转表面相对于基准轴的总变动。

2. 修正符号

   • 材料修正符号
     • (M) - 最大实体材料条件：当特征处于MMC时,公差带可以增大。
     • (L) - 最小实体材料条件：当特征处于LMC时,公差带可以增大。
     • (S) - 尺寸不相关原则：公差带大小与特征的实际尺寸无关。
   • 自由状态符号： (F),用于非刚性零件。
   • 统计公差符号： (ST),允许使用统计方法进行公差分析。

基准与公差框格

1. 基准的建立与标注

   • 基准的优先级：Primary (A), Secondary (B), Tertiary (C)。
   • 基准目标：在非理想表面上建立基准的方法。
   • 如何在图样上正确标注基准。

2. 公差框格详解

   • 第一格：几何公差特征符号。
   • 第二格：公差值，如果是直径，前面会加Φ。
   • 第三格及以后：基准字母。
   • 框格的标注位置和方向。

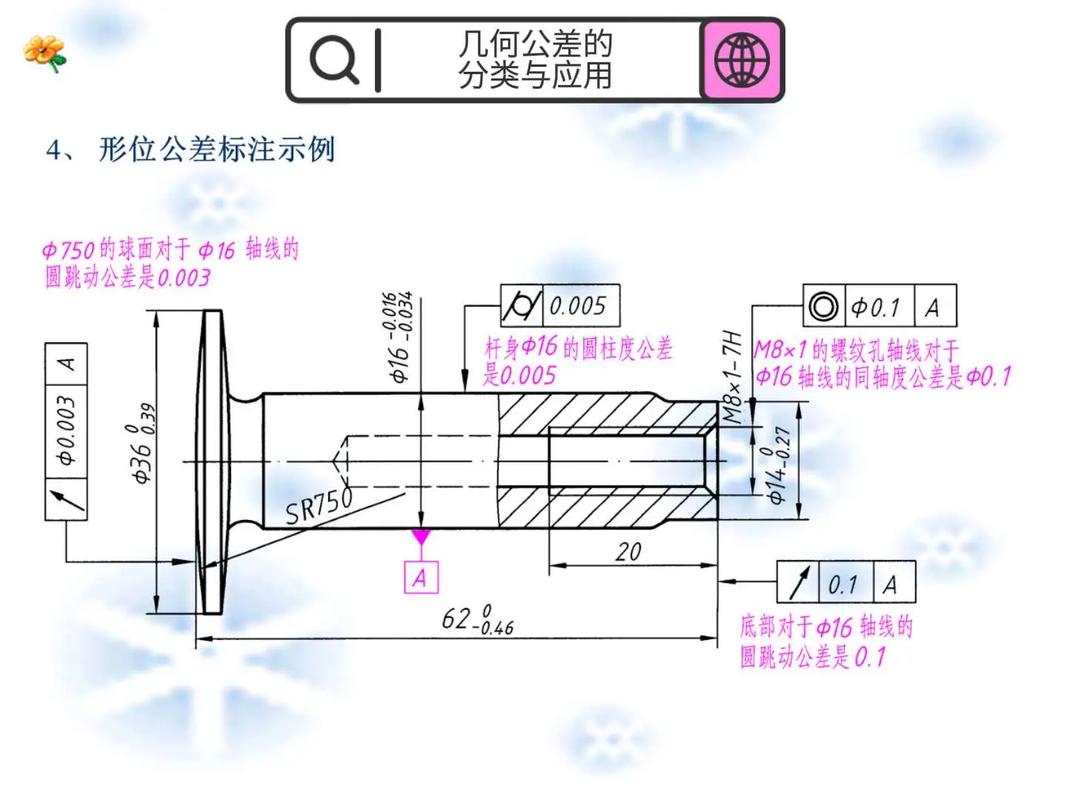

3. 综合案例分析


   （图片来源网络，侵删）
   • 逐行解读复杂的GD&T标注。
   • 将GD&T标注转化为可视化的公差带。

核心原则深入理解

1. 最大实体原则与可装配性

   • MMC下的边界：实效状态边界。
   • 案例：销与孔的装配，如何通过MMC公差确保即使零件尺寸在极限,也能保证装配。

2. 包容原则

   • 何时适用：对于需要紧密配合的圆柱特征（如轴承孔、销轴）。
   • 图样表示：在尺寸后加上 (E) 或 。
   • 与独立原则的区别。

3. 独立原则

   • 何时适用：当尺寸和形状/位置需要独立满足要求时。
   • 图样表示：在尺寸后加上 (I) 或 ，若无任何符号，默认为包容原则（在ASME Y14.5M-1994及以前版本中）。

GD&T的应用与实践

1. 在设计中的应用

   • 功能分析：确定哪些特征是关键的,需要控制。
   • 基准的选择：如何选择最能代表零件功能的基准。
   • 公差分配：如何根据装配要求和制造能力合理分配公差。

2. 在制造与加工中的应用

   • CNC加工：理解GD&T要求,选择合适的刀具和加工策略。
   • 夹具设计：根据基准设计工装夹具,确保零件在加工过程中的定位和稳定。

3. 在检验与测量中的应用

   • 测量设备：介绍三坐标测量机、高度规、光栅尺、量规等。
   • 测量原则：遵守“阿贝原则”。
   • 功能量规：快速检验位置度、同轴度等公差的高效工具。
   • CMM测量报告解读：如何理解CPK、GD&T偏差报告。

高级主题与案例分析

1. 复合位置度

   框格位置度与特征组位置度的区别和应用。

2. 轮廓度公差

   • 有基准 vs. 无基准。
   • 带有基准的轮廓度如何控制位置和形状。

3. 公差叠加分析

   • 极值法：最坏情况分析,结果保守。
   • 统计公差法：RSS（平方和开根）法，更接近现实,允许更宽松的公差。

4. 行业案例研讨

   • 汽车行业：发动机缸体的孔位公差。
   • 航空航天：机翼结构件的轮廓度控制。
   • 消费电子：手机中框的平面度和装配孔位置度。

总结与问答

1. GD&T知识体系回顾
2. 常见误区与易错点
3. 开放讨论与答疑
4. 培训考核（可选）

培训方式建议

• 理论讲授：结合PPT,清晰讲解概念和符号。
• 案例分析：展示大量正反两方面的工程图案例,加深理解。
• 互动练习：让学员尝试解读和标注GD&T,现场进行讨论和点评。
• 小组讨论：针对复杂问题,分组讨论解决方案。
• 实操环节：如果条件允许，可以安排参观测量实验室,或使用简单的测量工具进行演示。

推荐学习资源

• 标准：
  • ASME Y14.5-2025：北美GD&T的“圣经”,最新版本。
  • ASME Y14.5M-1994：仍被广泛使用的经典版本。
  • ISO 1101：国际标准。
• 书籍：
  • 《The GD&T Primer》 by Alex Krulikowski
  • 《Geometric Dimensioning and Tolerancing for Mechanical Design》 by Ryan David Padgett
• 软件/在线资源：
  • GD&T Trainer：专业的GD&T培训软件。
  • 3DCS / VisVSA：用于公差分析的软件。
  • YouTube频道：有许多优秀的GD&T教学视频（如GD&T Basics, Engineer4Free等）。

这份大纲提供了一个完整的框架，您可以根据学员的具体背景和需求进行调整和深化,祝您的培训圆满成功！
