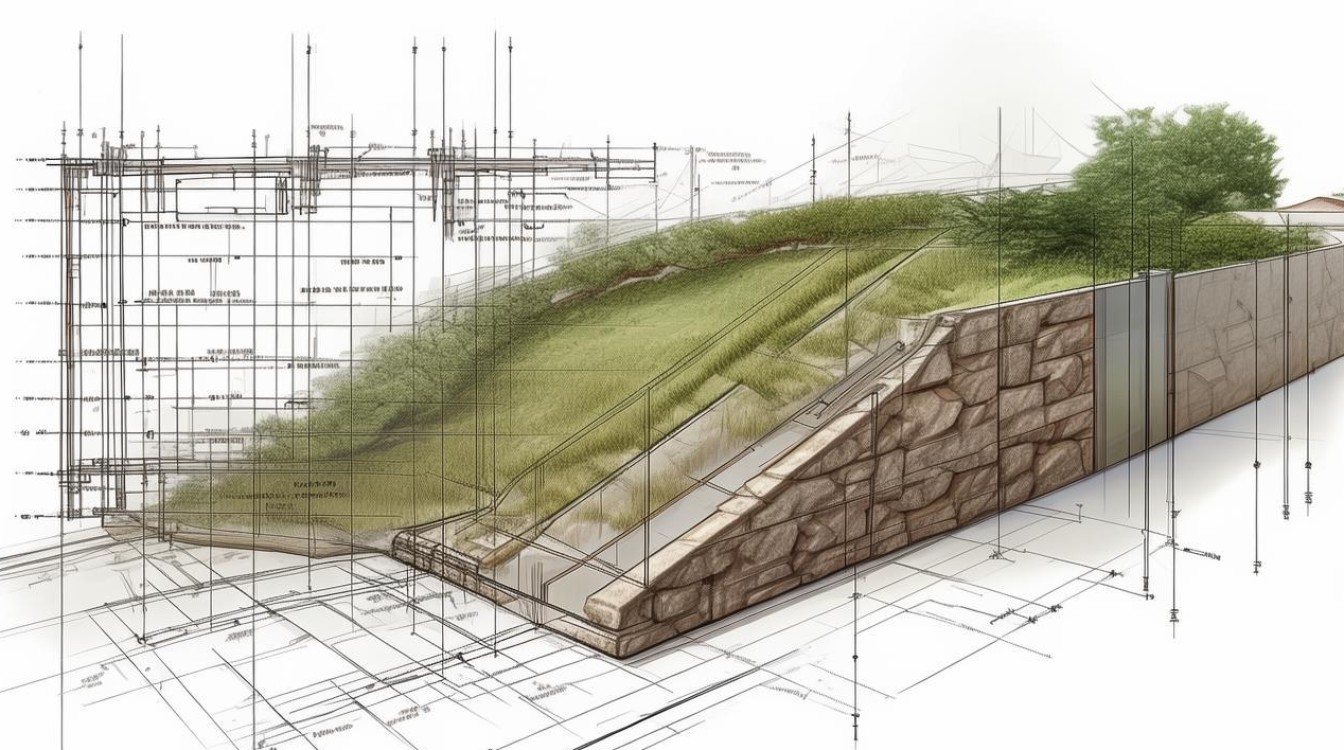

房屋挡土墙设计图的关键要素与技术要点
在建筑设计与施工中，挡土墙是防止土体滑坡、保护建筑结构安全的重要设施，合理的挡土墙设计不仅能提升建筑稳定性，还能优化土地利用率，本文将围绕房屋挡土墙设计图的核心要素展开分析，并结合最新行业数据，为建筑从业者提供实用参考。
挡土墙的基本类型及适用场景
挡土墙主要分为重力式、悬臂式、扶壁式、锚杆式等几种类型，每种结构适用于不同的地质条件和工程需求。
-
重力式挡土墙
- 依靠自身重量抵抗土压力，适用于高度不超过6米的挡土工程。
- 常用材料：混凝土、浆砌石。
-
悬臂式挡土墙
- 由立壁和底板组成，依靠底板上的填土重量保持稳定，适用于6-10米的挡土高度。
- 常用材料：钢筋混凝土。
-
扶壁式挡土墙
- 在悬臂式基础上增加扶壁以提高抗弯能力，适用于10米以上的高挡土墙。
- 常用材料：钢筋混凝土。
-
锚杆式挡土墙
通过锚杆将挡土结构与稳定地层连接，适用于软土地基或空间受限的工程。
根据中国建筑科学研究院2023年发布的《挡土墙工程技术规范》（GB 50330-2023），不同挡土墙类型的适用范围如下：
| 挡土墙类型 | 适用高度（米） | 适用地质条件 | 经济成本（元/立方米） |
|---|---|---|---|
| 重力式 | ≤6 | 硬质土、岩石 | 800-1200 |
| 悬臂式 | 6-10 | 一般黏性土 | 1500-2000 |
| 扶壁式 | 10-15 | 软土、回填土 | 2200-3000 |
| 锚杆式 | 15以上 | 松散土、边坡 | 3500-5000 |
（数据来源：中国建筑科学研究院《挡土墙工程技术规范》GB 50330-2023）
挡土墙设计的关键技术参数
土压力计算
挡土墙设计需准确计算主动土压力、被动土压力和静止土压力，目前行业普遍采用库仑土压力理论或朗肯土压力理论进行计算，根据2024年《岩土工程学报》的研究，不同土质条件下的土压力系数如下：
- 砂性土：主动土压力系数（Ka）≈0.3-0.4
- 黏性土：Ka≈0.2-0.3
- 回填土：Ka≈0.4-0.5
排水系统设计
挡土墙失效的常见原因是排水不畅导致水压力增大，规范要求挡土墙必须设置泄水孔，间距通常为2-3米，并铺设反滤层防止土颗粒流失。
基础埋深与地基处理
- 基础埋深一般不小于1米，冻土地区需考虑冻胀影响。
- 软土地基可采用桩基或换填法加固。
最新行业趋势与创新技术
生态挡土墙的应用
近年来，生态挡土墙（如加筋土挡墙、植生混凝土挡墙）因其环保性和景观效果受到青睐，根据2023年住建部数据，生态挡土墙在市政工程中的占比已从2018年的15%上升至35%。
BIM技术在挡土墙设计中的运用
BIM（建筑信息模型）可模拟挡土墙受力情况，优化结构设计，某大型边坡工程采用BIM技术后，混凝土用量减少12%，工期缩短18%。
新型材料的推广
- 纤维混凝土：抗裂性能优于普通混凝土，适用于高烈度地震区。
- 土工格栅：用于加筋土挡墙，成本比传统结构低20%-30%。
设计案例分析
以某山区住宅项目为例，挡土墙设计采用悬臂式结构，高度8米，地基为黏性土，关键设计参数如下：
- 混凝土强度等级：C30
- 配筋率：0.8%（立壁）、1.2%（底板）
- 泄水孔直径：100mm，间距2.5米
- 基础埋深：1.5米
通过有限元分析验证，该设计满足安全系数≥1.5的要求。
施工注意事项
-
严格按图施工
不得擅自更改挡土墙坡度或材料规格。 -
质量控制重点
- 混凝土浇筑需连续作业，避免冷缝。
- 回填土应分层压实，压实度≥95%。
-
监测与维护
竣工后需进行位移监测，前3个月每月1次，后期每季度1次。
房屋挡土墙设计需综合考虑地质、荷载、排水等多方面因素，随着技术进步，生态化和智能化已成为行业发展方向，建筑师和工程师应密切关注规范更新,结合项目实际选择最优方案。
